孔板流量計正確選型及安裝方法

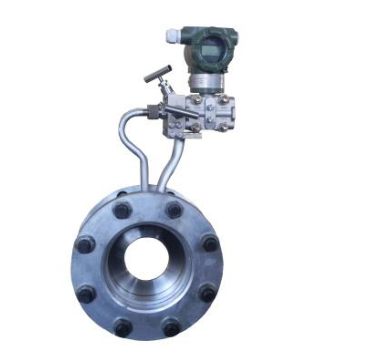

LGB標準孔板將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。 一體化孔板流量計是將標準孔板與多參量差壓變送器(或差壓變送 一體化孔板流量計 、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量。廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81<流量測量節流 點擊此處添加圖片說明 裝置的設計安裝和使用>;2.國際標準ISO5167<國際標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06 編輯本段孔板流量計工作原理 充滿管道的流體流經管道內的節流裝置,在節流件附近造成局部收縮,流速增加,在其上、下游兩側產生靜壓力差。 在已知有關參數的條件下,根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。
man" >-25--60℃ 電源 85--265V ,45--400Hz 襯里材料 聚四氟乙烯、聚氨脂橡膠、氯丁橡膠、聚丙稀 電極材料 不銹鋼、哈氏合金、鈦、鉭、鉑銥合金、炭化鎢 法蘭材料 碳鋼、不銹鋼 外殼防護 IP65/IP68
孔板流量計是節流裝置是測量流量的差壓感受元件。配合差壓變送器以及現實、記錄、積算和調節儀表,可用來測量、積算和控制液體、蒸汽和氣體的瞬時流量、累積流量。
節流裝置具有結構簡單、安裝方便、使用可靠、價格低廉、維修方便、選用范圍廣(標準節裝置測量管徑可從50mm~1200mm,非標節流裝置適用的管徑還可以小至6mm,大至3000mm;測量溫度可高達555℃;耐壓可達42MPa),且標準節流裝置還具有無需單獨標定等優點,是流量儀表中應用zui廣泛、zui成熟的一種產品,因此廣泛應用于電力、化工、冶金、石油、輕紡、軍工等領域。
節流裝置由節流件、取壓裝置(包括取壓口、引壓管和閥門等)、配套法蘭組成,有時也包括符合標準的前、后直管段。標準節流裝置有標準孔板、標準噴嘴、標準文丘里管。標準孔板按取壓方式分角接(環室或鉆孔)取壓、法蘭取壓、徑距取壓;標準噴嘴按形式分噴嘴、長徑噴嘴;標準文丘里管按形式分文丘里噴嘴、文丘里管(粗鑄或機械加工或卷板)。非標節流裝置有小口徑孔板、1/4圓孔板、圓孔板、圓缺孔板、偏心孔板、雙重孔板、內藏孔板、錐形入口孔板等。其它形式的節流裝置有皮托管、均速管、楔形、錐形等。
使用標準節流裝置時,流體的性質和狀態必須滿足下列條件:
(1)流體必須充滿管道和節流裝置,并連續地流經管道;
(2)流體流量不隨時間變化或變化非常緩慢;
(3)流體流經節流件時不發生相交;
(4)流體必須是牛頓流體,即在物理上和熱力學上是均勻的、單相的,或者可以認為是單相的,包括混合氣體,溶液和分散性粒子小于o.1 m的膠體.在氣體中有不大于2%(質量成分)均勻分散的固體微粒,或液體中有不大于5%(體積成分)均勻分散的氣泡,也可認為是單相流體,但其密度應取平均密度;
(5)流體在流經節流件以前,流束是平行于管道軸線的無旋流。
標準節流裝置不適用于動流和臨界流的流量測量。節流裝置是人為地在介質流通的管道內造成節流,當被測介質流過節流裝置后,造成一個局部收縮,流束集中,流速增加,靜壓力降低,于是在節流件的上下游兩側產生一個靜壓力差。這個靜壓力差與流量之間呈一定的函數關系,流量愈大,所產生的靜壓力差愈大,因此通過測量差壓的方法,就可測得流量。
孔板流量計跟其它流量計不同的是孔板流量計是根據參數設計圖紙,zui后加工制作的,只用根據測量介質選擇孔板材質就行了。
環形孔板流量計是我公司在標準孔板的基礎上研發的節流式流量傳感器,由于它采用環形通道式結構,使測量的各種臟污介質在通過孔板與管道之間的環縫時可以輕松通過。因此環形孔板流量計廣泛應用于臟污介質的流量測量。
環形孔板流量計產品特點:
1、 測量含有固體微粒的液體或氣體;
2、 無需長直管段,可在惡劣的管道條件下工作;
3、 適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液、和各種腐蝕性化工溶液以及各種流體介質的測量;
4、 壓力損失小,功耗低;
5、 在惡劣條件下流出系數穩定,精度高,可靠性好;
主要技術參數:
1、 公稱通徑:DN50~DN3000
2、 工作溫度:-200~450℃
3、 公稱壓力:-0.1~40MPa
4、 精度:1.0% 1.5% 2.0%
5、 連接方式:法蘭連接 焊接連接
環形孔板流量計安裝管道條件:
(1)節流件前后的直管段必須是直的,不得有肉眼可見的彎曲。
(2)安裝節流件用得直管段應該是光滑的,如不光滑,流量系數應乘以粗糙度修正稀疏。
(3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布,而且使這種分布成均勻的軸對稱形,所以
1) 直管段必須是圓的,而且對節流件前2D范圍,其圓度要求其甚為嚴格,并且有一定的圓度指標。具體衡量方法:
(A)節流件前OD,D/2,D,2D4個垂直管截面上,以大至相等的角距離至少分別測量4個管道內徑單測值,取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%
(B)在節流件后,在OD和2D位置用上述方法測得8個內徑單測值,任意單測值與D比較,其較大偏差不得超過±2%
2) 節流件前后要求一段足夠長的直管段,這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。
(4)節流件上游側面阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取所列數值的1/2
(5)節流件上游側為敞開空間或直徑≥2D大容器時,則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時,則除在節流件與局部阻力件之間設有附合規定的較小直管段長1外,從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
