孔板流量計是我們在現場經常見到的一種采用差壓原理測量工況條件下介質流量的測量方式。

原理：充滿管道的單相流體，當它流經管道內的節流件時，流束將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于是在節流件前后便產生了靜壓差。流體流量愈大，產生的壓差愈大，這樣可依據測量壓差來間接地衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時，在同樣大小的流量下產生的壓差也是不同的。

什么是孔板？

孔板就是一塊具有圓形開孔的金屬薄板。

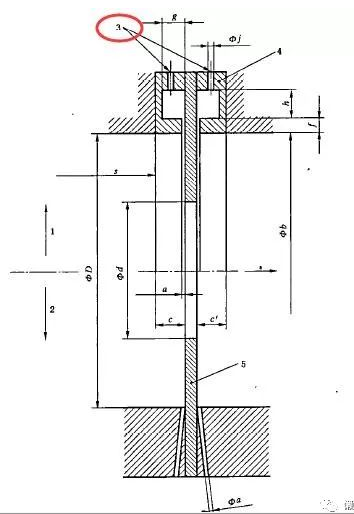

孔板的取壓方式：GB/T2624中給出孔板有三種取壓方式：角接、法蘭、D和D/2取壓。在現場中，我們多數會見到角接取壓。

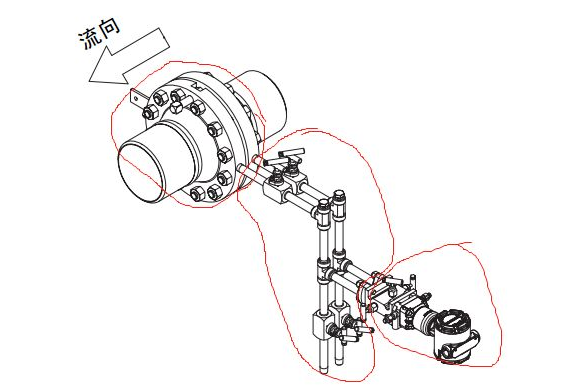

孔板流量計的組成

一個孔板流量計由三部分組成，即孔板、導壓管、差壓變送器。

在現場中如何安裝孔板

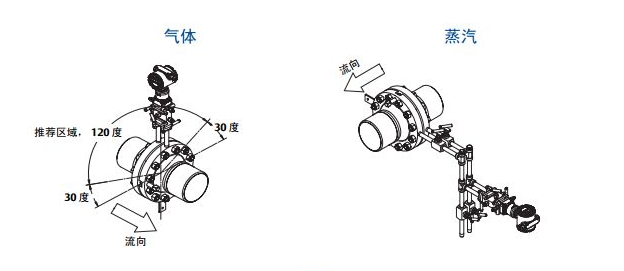

現場安裝孔板流量計

水平管道安裝孔板流量計、垂直管道安裝孔板流量計。

孔板流量計產品性能原理分析孔板流量計為何能有如此優秀的技能性能?最本原的原因是靠其簡單而又科學合理的構造及其所造成的節流模式。應該說，錐形管是環形孔板與經典文丘里管的技能再發家，它將環形孔板、經典文丘里管、耐磨孔板以及錐形入口孔板的性能優特性融會在一齊，徹底消除了孔板的計量性能毛病，使之造成了一項齊全”擇優遺傳雜交”特性的新型節流式流量測量儀表。尺寸孔板的首要計量性能毛病：①運用歷程中，額外減省爆發節流件銳緣磨蝕和積污，造成流出系數緩緩變換,導致難以克制的流量測量差池。②在中低雷諾數測量區，流出系數隨流量工況變革而變革的幅度較大，導致編制性的測量差池。③安設直管段哀求過高，以及孔板安設的峻厲圭臬哀求難以達標，經常造成運用安設附加差池較大，該差池經常難以定量評估。④壓損大。孔板流量計的安裝注意點和原理分析1.氣體取壓口最好在管道上部；液體取壓口在側面以下但不要在正下方，沉積顆粒會堵著取壓口的；蒸汽的話取壓口在管道側面；2.孔板方向不要弄錯了，標“+”的為正向，“-”為負向，“+”是迎著流體過來的方向。3.正負取壓口引出的導壓管在任何情況下都要保持平行；4.孔板一般都要配合差壓變送器用的，導壓管與差壓變送器連接時要注意正負壓不要裝反，“H”為正，“L”為負；5.測氣體的話差壓裝置建議放在管道上方，液體的話放在管道下部，測蒸汽嘛如果有配冷凝罐的話，應當保持冷凝罐在同一水平面高度上。6.直管段要求了，按計算書計算出安裝孔板時要求的前后直管段長度，通常為前20D后10D來裝（D是指孔板的口徑）節流裝置V錐流量計與孔板流量計性能比較：V錐形流量計(又稱內錐、V錐、V型錐流量計)是新一代差壓式流量計測量儀表，由專用的節流裝置錐形管與通用的差壓變送器、二次儀表配套構成。錐形管是專利技能產品，對殘舊的差壓裝置作了很大的技能改進，它由一圓形測量管和置入測量管內并與測量管同軸的特型芯體構成。芯體與測量管內圓柱面之間構成異徑環型過流裂痕，對流過的流體進行節流，其節流歷程同環型孔板、經典文丘里管的節流歷程近似。錐形管的特殊構造，有效的消除了而今在用孔板、噴嘴的性能毛病，使之在運用歷程中不永存類似孔板等節流件的銳緣磨蝕與積污紕漏，并能對節流前管內流體速度散播梯度及大概永存的各種非軸對稱速度散播進行額外有效的流動排解(整流)，從而能實現高切確度與高平亂性的流量測量。錐形管流量計可用于對各種液體、氣體和蒸汽的測量，是尺寸孔板等殘舊節流式儀表的夢想換代產品，為改進而今的工業、能源計量成果，供給了一項有效、可靠的計量手腕。
