導讀：DN50法蘭連接電磁流量計安裝要求

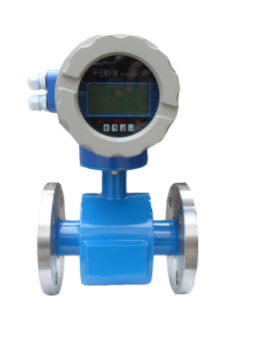

VNF電磁流量計是采用根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，保證流量計的耐用性、實用性，使用壽命長等特點，同時使流量計測量精度高，穩定性好的優勢。適用于各種流量計量的儀表，電磁流量計也可適用于各種純凈贓污及腐蝕性介質的測量。

電磁流量計參數 口 徑：DN15～DN3000mm 公稱壓力：0.6-42mp 工況溫度：-200℃～-30℃ 精 度：±0.2～±1.5%FS 量 程比： 1：8 殼 體：碳鋼；不銹鋼(或按用戶要求協商提供) 供電方式：內置3.6VDC鋰電池（兩年換一次，不帶信號輸出）；外供24VDC（帶信號輸出） 輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供) 防護等級：IP65；IP67 防爆標志：本安型ExiallCT4；隔爆型ExdllCT4 執行標準：Q/BET05-06 表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢 連接法蘭：國標（GB/T）系列；化工（HG）系列；機械（JB/T）系列；亦可按客戶要求協商制作 電磁流量計的特點 ·整臺流量計在設計中無可動部件，插入式結構,拆卸方便 ·流量計可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等） ·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓 ·流量計內設自檢程序，故障現象一目了然 ·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠 ·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定 ·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低 ·具有一體化溫度、壓力補償，直接輸出質量或標方 ·流量計具有可選小信號切除、非線性修正、濾波時間可選擇 ·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量 ·計量準確，精度可達到0.2%? ·重復性好，一般為0.05～0.08%，測量快速 ·壓力損失小，僅為標準孔板的1/2△P左右 ·抗干擾，抗雜質能力特強 ·可根據實際需要更換阻流件（靶片）而改變流量范圍 ·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖 ·安裝簡單方便，極易維護 ·多種輸出形式，能遠傳各種參數 ·抗震動性強，一定范圍內可測脈動流 電磁流量計的選型指南

 A、VNF流量計連接方式：法蘭卡裝式（表體不帶法蘭）或法蘭連接式（表體本身帶法蘭）。一般建議選用法蘭卡裝式，因為其結構緊湊，價格低，而且供貨周期短。 B、VNF流量計結構類型：一體型結構和分體型結構。一般采用一體型結構，只有在特殊場合下采用分體型結構（如：介質溫度高時、環境溫度或濕度高時、帶現場顯示為讀數方便時）。 C、VNF流量計顯示方法：無現場顯示、帶現場顯示和只帶現場顯示。現場顯示是指在表頭上裝有液晶顯示電路，可顯示累積流量、瞬時流量等參數。 D、VNF流量計信號輸出方式：脈沖信號輸出和4～20mA標準電流信號輸出。一般情況下建議采用脈沖信號輸出，因為脈沖信號直接與旋渦脫落頻率相對應，不需轉換，具有最高的累計精度；同時，脈沖信號傳輸效果較好。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統。 E、VNF流量計防爆形式：非防爆型和本安防爆型。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質，應選用防爆型。

DN50法蘭連接電磁流量計安裝要求

VNF電磁流量計的工作原理 流量計的工作原理是基于法拉第電磁感應定律。在流量計中，測量管內的導電介質相當于法 拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

 電磁流量計注意事項 不充許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件。如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。 最新VNF系列流量計,性能穩定、質量好、信譽有保證！！ 流量計壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

DN50法蘭連接電磁流量計安裝要求

安裝要求：

1)、流量計安裝環境的選擇：

濃硫酸流量計應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。

濃硫酸流量計安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。

流量計安裝環境應便于安裝和維護。

　　2)、安裝位置的選擇：

濃硫酸流量計安裝位置必須保證管道內始終充滿被測液體。

選擇液體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。

測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。

被測管道內徑或周長容易測量，并且橢圓度應較小。

　　3)、直管段長度：

濃硫酸流量計傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。

　　4)、 流量控制閥門和調節閥門：

濃硫酸流量計流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器下游側。

流量時，通常流量控制閥門應處于全開狀態。
