礦井水流量計電磁流量計的選型

儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請特別注意。

電磁流量計流向調整

流量計和流向規定見2.6.5節，對于分離型流量計,雖然安裝傳感器能保證流向箭頭同現場實際正向一致。因存在用戶接線的問題，有可能出現下述狀況：

具有單向輸出轉換器，有正向流量時輸出顯示零或負值（如0～10mA的0mA或4～20mA的4mA）。

具有雙向顯示的轉換器，有正向流量時，輸出為負向顯示。此時只要斷開電源，調接任一側兩勵磁線（EXT+及EXT-）位置，就可使輸出方向，實際正向流向、箭頭方向保持一致。

收集數據

①被測流體成份

②zui大流量、zui小流量

③zui高工作壓力

④zui高溫度、zui低溫度

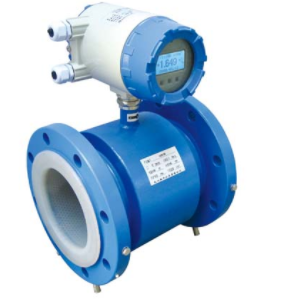

電磁流量計主要技術數據：公稱通徑：DN6-3000mm

公稱力：0.6、1.0、1.6、4.0MPa(高壓可根據用戶要求加工)

精 度：±0.2% ±0.5%(示值誤差)

測量范圍(流量):0-1m/s至0-10m/s

介質溫度：分體型-10℃～+80℃（PTFE和F46襯里-40℃～+180℃） 一體型-10℃～+80℃

環境溫度：-25℃～+60℃

電磁流量計環境濕度：5～100%RH（相對濕度）

介質電導率：大于20μS/cm

安 裝：一體型、分體型

礦井水流量計電磁流量計的選型

1、測量管內無可活動部件，傳感器使用壽命長。

2、管內無阻力部件，因此沒有附加壓力損失，不會產生阻塞，測量可靠。

3、抗干擾能力強、體積小、重量輕、安裝方便、維護量小、測量范圍寬。

4、測量不受流體溫度、密度、壓力、粘稠度、電導率等變化的影響。

5、可在老管道上截取改造安裝，施工簡單，工程量小。

6、與一般流量計的成本和安裝費用低，特別適合大中口徑管道流量的測量。

7、傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

8、中文LCD顯示器，顯示累積流量，瞬時流量、流速、流量百分比等。

9、可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

礦井水流量計儀表選型：

1、量程范圍確認：

礦井水流量計電磁流量計的選型 一般工業用礦井水流量計 被測介質流速以2～4m/s為宜，在特殊情況下，   流速應不小于0.2m/s，  應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。

礦井水流量計 在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

Q=πD2V/4

Q:流量（㎡/h） D:管道內徑 V：流速（m/h）

礦井水流量計 的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
