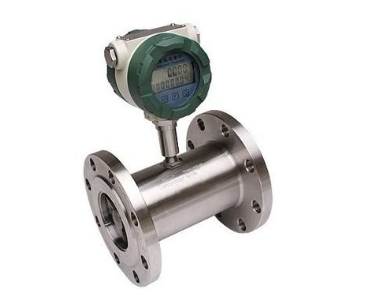

導讀：DN10渦輪流量計說明

一、產品特點：

高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R（R指讀數誤差）；

重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的度， 在貿易結算中是優先選用的流量計；

輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；

可獲得很高的頻率信號（3～4kHz），信號分辨力強；

量程比寬，中大口徑可達1:20，小口徑為1:10；

結構緊湊輕巧，安裝維護方便，流通能力大。

二、安裝維護：

1、 安裝采用法蘭連接、螺紋連接及夾裝式；

2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）；

3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道；

5、傳感器露天安裝時，請做好放大器插頭的防水處理。

三、技術參數：

公稱口徑： 管道式：DN4～DN200

插入式：DN100～DN2000

精度等級： 管道式：±0.5級，±1.0級

插入式：±1.5級、±2.5級

高精度的可達0.2級

環境溫度： -20℃～50℃

介質溫度： 測量液體：-20℃～120℃

測量氣體：-20℃～80℃

大氣壓力： 86KPa～106KPa

公稱壓力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa

防爆等級： ExdIIBT4

連接方式： 螺紋連接、法蘭夾裝、法蘭連接、插入式等

直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN

液體：上游直管段應≥20DN，下游直管段應≥5DN

小口徑渦輪流量計結構特征與工作原理

（1）結構特征

DN6小口徑渦輪流量計為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

（2）工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比。

小口徑渦輪流量計安裝、使用和調整

傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。

傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。

為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。

傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。

當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。

用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。

使用和調整

◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。

◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，嚴禁傳感器在無液體狀態時受高速流體的沖擊。

◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時注意導向件及葉輪的位置關系。

◆ 傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。

◆ 配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。

◆ 傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）

◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。

  渦輪流量傳感器,脈沖輸出,可以配套流量積算儀顯示瞬時流量和累計流量;也可以配套定量控制儀,實現定量控制;也可以配套冷熱量積算儀,進行熱量測量.客戶根據自己需要,選擇適合自己的配置.

流量計傳感器運行前的檢查

確認管道已清洗干凈，須再清洗時，應讓清洗液通過旁通管道

確認各輔助裝置配置和安裝正確

確認電路接線正確

確認管路無泄漏,流量計傳感器下流調節閥調節靈便，關閉時無泄漏

緩緩打開流量計傳感器下游調節閥，確認流量計傳感器顯示正常

確認管道支撐可靠，在zui大流量下無振動

確認流量計傳感器下游壓力大于Pmin

確認旁通閥門無泄漏
